Une installation réseau fiable est essentielle dans nos foyers et entreprises au Maroc. Savoir vérifier son matériel soi-même est un atout précieux.

Ce guide vous apprend une compétence technique utile. Vous pourrez diagnostiquer les défauts de votre équipement sans appeler un dépanneur immédiatement.

Un mauvais câble peut ralentir votre accès Internet et perturber le transfert de données. Identifier rapidement l’origine d’un problème fait gagner un temps précieux.

Nous détaillerons les outils nécessaires et la méthode pas à pas. L’interprétation des résultats et des astuces pratiques seront aussi expliquées.

Cette vérification prend généralement quelques minutes une fois la technique maîtrisée. Notre approche est conçue pour être accessible à tous.

Points Clés à Retenir

• La vérification du câble est cruciale pour une connexion stable.
• Ce guide permet un diagnostic autonome, évitant des frais de dépannage.
• Un réseau performant est vital pour Internet et les applications multimédias.
• Le test aide à isoler si la panne vient du câble ou d’autre chose.
• La méthode est rapide à exécuter après un apprentissage simple.
• L’approche est pédagogique et adaptée aux non-spécialistes.

Introduction aux câbles RJ45 et à leur importance

Dans nos habitations marocaines modernes, le câble RJ45 constitue l’épine dorsale de nos communications numériques. Cette technologie standardisée assure la transmission fluide de tous nos flux multimédias.

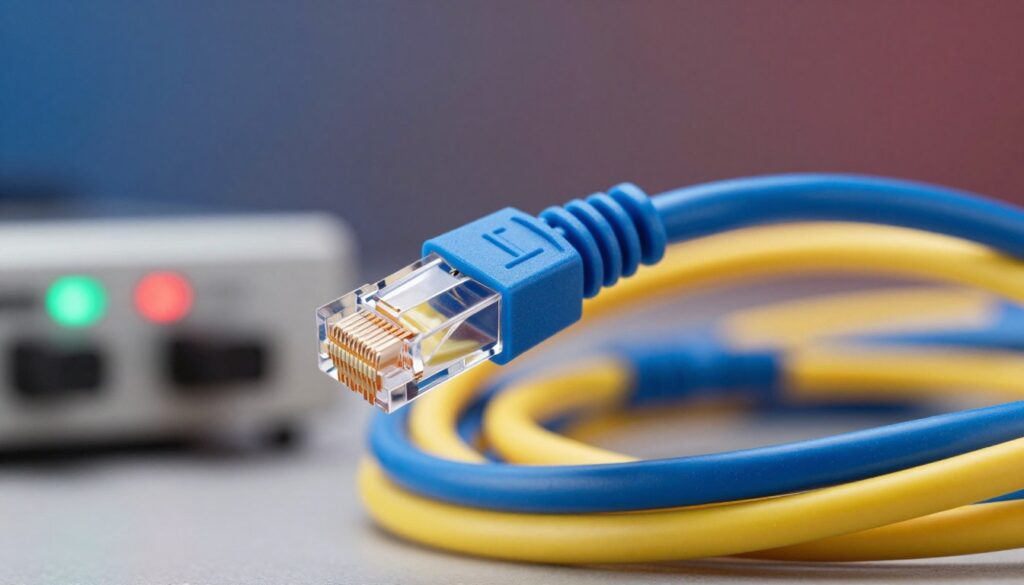

Présentation du câble RJ45 et de ses appellations

Le terme « RJ45 » désigne en réalité le connecteur, tandis que le câble lui-même porte plusieurs noms. On le connaît sous les appellations câble Ethernet, multimédia ou simplement câble de communication.

L’abréviation RJ45 signifie « Registered Jack » et le format technique 8P8C indique 8 positions avec 8 contacts. Cette configuration permet de transporter les données VDI (Voix, Données, Images).

Ces connexions regroupent téléphone, Internet, télévision et informatique dans un seul support. Cette polyvalence explique son adoption massive.

Normes et usages en environnement domestique et professionnel

La norme française NF C 15-100 impose ce standard depuis 2008 dans les logements neufs. Les différentes catégories offrent des performances adaptées à chaque besoin.

• Catégorie 5 : débit maximum de 100 Mbit/s
• Catégorie 6 : jusqu’à 1 Gbit/s
• Catégorie 7 : supporte 40 Gbit/s et plus

Disponible au mètre, en couronne ou en box, ce type d’installation remplace définitivement les anciennes prises téléphoniques. Savoir comment tester câble devient essentiel pour maintenir une connexion fiable.

Tester câble réseau : outils et méthode pas à pas

La vérification d’une liaison filaire nécessite des équipements adaptés pour garantir des résultats précis. Cette section vous guide dans l’utilisation correcte des instruments de contrôle.

Choix et spécificités des testeurs RJ45 fiables

Optez pour un testeur RJ45 de marque reconnue. Les modèles en deux parties séparables sont idéaux. Ils permettent de vérifier des installations entre pièces différentes.

Chaque élément dispose de deux ports : RJ11 pour téléphone et RJ45 pour données. Évitez les appareils bas de gamme qui pourraient endommager votre installation.

Mise en place et démarrage du test

Connectez les deux extrémités du câble aux ports du testeur. Pour les prises murales, utilisez un cordon de raccordement en bon état.

Si le câble est déjà branché à un équipement actif, ne connectez que l’unité principale. Cette précaution évite tout risque de dommage.

Interprétation des diodes et des signaux lumineux

Les huit diodes correspondent aux huit fils du câble. Elles doivent s’allumer simultanément et au même niveau des deux côtés.

Le mode automatique lance le test complet en un seul appui sur le bouton. Le mode manuel nécessite huit pressions successives.

Certains appareils offrent un mode lent pour observer attentivement chaque connexion. Cette fonction facilite le repérage des défauts.

Processus de vérification et diagnostic des défauts

Comprendre les signaux lumineux permet d’identifier rapidement les défauts. L’observation attentive des diodes révèle l’état réel de votre installation.

Identifier les problèmes courants

Un résultat positif montre toutes les diodes s’allumant simultanément dans l’ordre correct. Cette séquence confirme la bonne fonctionnalité de votre liaison.

Lorsqu’une lumière ne s’active pas d’un côté, cela indique une rupture sur ce conducteur spécifique. Les inversions se manifestent par une séquence désordonnée des indicateurs.

Étapes détaillées pour repérer une erreur

Notez précisément quelles diodes présentent des anomalies. Cette observation facilite le diagnostic exact de la nature du défaut.

Pour le Fast Ethernet, seules les broches 1, 2, 3 et 6 sont essentielles. Certains supports économiques fonctionnent avec seulement quatre conducteurs.

La terre n’est généralement pas critique pour les usages domestiques. Un problème sur cette connexion n’affecte pas la performance jusqu’à 1 GbE.

Il est recommandé de procéder à plusieurs contrôles pour confirmer un problème intermittent avant remplacement.

Astuces pratiques et précautions d’emploi

Une bonne organisation est la clé pour tester efficacement vos installations filaires. Ces conseils vous aideront à optimiser votre temps et garantir des résultats cohérents.

Conseils pour éviter les erreurs de sertissage

Avant toute vérification, examinez attentivement l’extrémité du connecteur. Les huit conducteurs doivent être parfaitement alignés selon la séquence couleur standard.

Étiquetez systématiquement les supports validés. Cette habitude simple vous évite de répéter les contrôles sur les mêmes éléments.

Conservez un exemplaire de référence certifié fonctionnel. Il sert à vérifier périodiquement le bon fonctionnement de votre équipement de contrôle.

Recommandations pour la manipulation sécurisée des câbles

Manipulez les embouts avec délicatesse pour ne pas courber les broches métalliques. Une pression excessive peut compromettre le contact électrique.

Testez toujours dans un environnement bien éclairé. Une visibilité optimale est essentielle pour interpréter correctement les indicateurs lumineux.

Ces pratiques simples transforment une tâche technique en processus fluide et fiable. Votre installation bénéficiera d’une maintenance proactive.

Conclusion

La capacité à diagnostiquer rapidement une liaison défectueuse s’avère précieuse dans tout environnement connecté. Cette compétence technique essentielle permet de maintenir des performances optimales pour vos équipements.

Un simple contrôle de quelques minutes peut éviter des heures de recherche de panne complexe. L’interprétation correcte des indicateurs lumineux garantit des résultats fiables.

Cette méthode s’applique aussi bien aux environnements domestiques que professionnels. Elle assure la compatibilité avec tous vos appareils multimédias.

Adoptez cette pratique préventive pour une connectivité durable. Votre installation bénéficiera d’une maintenance régulière et efficace.
