Description
Caractéristiques de performance
- Catégorie : 5e (Cat 5e), conforme aux normes TIA/EIA 568-B-2-1 et ISO/IEC 11801.
- Bande passante : 100 MHz.
- Vitesse de transmission : Jusqu’à 1 Gbit/s (1000BASE-T).
- Distance maximale : 100 mètres (pour des performances optimales à 1 Gbit/s).

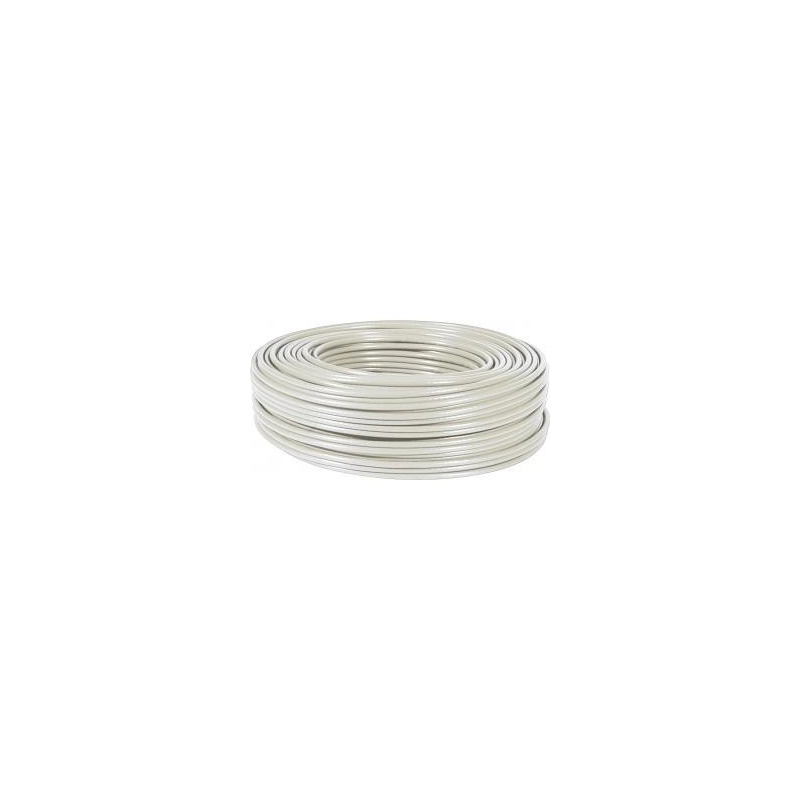

Conception du câble
- Type de paires : 4 paires de fils torsadés (8 conducteurs).
- Blindage : Non blindé (UTP). Sensible aux interférences électromagnétiques.
- Conducteur :
- Matériau : Cuivre nu massif (AWG 24/1) pour une meilleure performance.
- Alternative : Certains câbles économiques utilisent du CCA (Aluminium plaqué cuivre), moins adapté au PoE.
- Isolation : Polyéthylène haute densité (HDPE).
- Gaine extérieure :
- Matériaux : PVC ou LSZH (Low Smoke Zero Halogen) pour les environnements sensibles au feu.
- Diamètre typique : Environ 5,0 mm ± 0,2 mm.
- Repérage des conducteurs : Code couleur standard pour faciliter le raccordement.
- Paire 1 : Bleu / Blanc-Bleu
- Paire 2 : Orange / Blanc-Orange
- Paire 3 : Vert / Blanc-Vert
- Paire 4 : Brun / Blanc-Brun
Propriétés électriques
- Impédance caractéristique : 100 ± 15 Ohms (de 1 à 100 MHz).
- Résistance du conducteur : Environ 93,8 Ohms/100m maximum.
- Capacité mutuelle : Typiquement 5,6 nF/100m.
- Vitesse nominale de propagation (NVP) : Généralement 66%.
Conditions d’utilisation
- Plage de température : Environ -10°C à +70°C.
- Rayon de courbure : Dépend du fabricant, mais un rayon minimal fixe de 50 mm est courant.
Conformité et normes
- Normes : Conforme aux normes internationales IEE 802.3, IEC 61156-5, EN 50288-1, etc.
- Conformité RoHS et CE : Oui, pour la majorité des câbles de qualité
